在前文介紹過，在制作玻璃鋼產(chǎn)品時(shí)，為了保證產(chǎn)品的質(zhì)量與制作速度，需要在樹脂中加入一定量的固化劑來提高樹脂的固化速度。那么如何判斷樹脂的固化程度呢?

在制作玻璃鋼產(chǎn)品時(shí)如何判斷樹脂的固化程度？是否已經(jīng)完全固化？
答：需要了解樹脂固化的特征，才能掌握固化時(shí)間與周期。

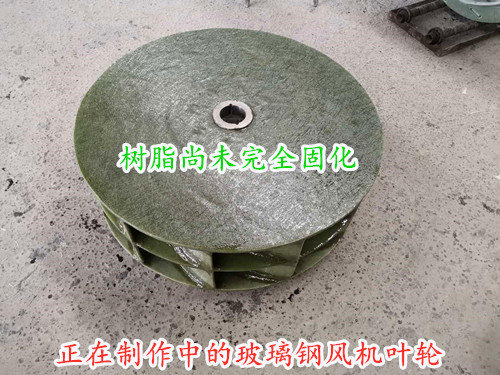

如上如是一張制作完成，正等待固化的玻璃鋼風(fēng)機(jī)的葉輪圖片，判斷其固化程度通過以下幾個(gè)方面拉了解。

不飽和類樹脂的固化特征：
a、第一階段，凝膠
常溫保存的不飽和樹脂呈粘性、可流動狀，凝膠狀態(tài)指的是樹脂失去了流動的性能，簡稱為初步固化；

b、第二階段，定型

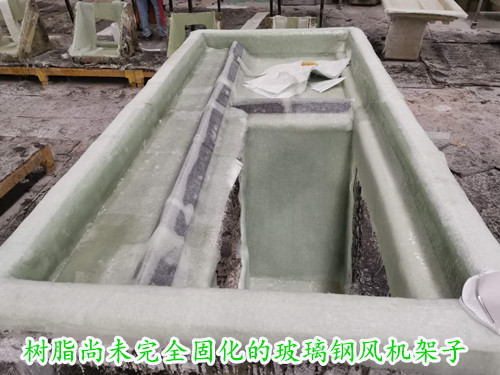

以玻璃鋼風(fēng)機(jī)的外殼為例，當(dāng)樹脂還未完全固化，但是可以將外殼從模具上取下，該類狀態(tài)稱為定型；

c、第三階段，熟化
簡單的理解為樹脂已經(jīng)完全固化，出模的玻璃鋼產(chǎn)品以及可以投入使用；
一般手糊類的玻璃鋼產(chǎn)品制作完成后還需要經(jīng)過切割、打磨等表面處理工作。

如何科學(xué)的檢測不飽和樹脂的固化程度？
a、力學(xué)測試法：
使用巴柯硬度測量計(jì)或邵氏硬度計(jì)測量，一般巴柯硬度在40-50左右或者邵氏硬度數(shù)值在90以上即可認(rèn)定樹脂以及完全固化；

由于樹脂完全固化后的剛性和硬度不會變化，故而可以使用彈球在以及固化的玻璃鋼產(chǎn)品表面測試彈性高度并記錄下來，然后進(jìn)行測試，當(dāng)測試高度達(dá)到記錄的數(shù)值，則判定為徹底固化。

b、電學(xué)測試法：
以玻璃鋼拉擠型材為例，當(dāng)型材制作完成后，對型材表面施加直流電，然后求得介質(zhì)表面電阻系數(shù)和體積電阻系數(shù)值來判斷是否固化。

除了上面介紹的力學(xué)測試法與電學(xué)測試法之外，還可通過化學(xué)測試法來檢測數(shù)值是否完全固化。一般使用力學(xué)測試法比較方便、簡易。
